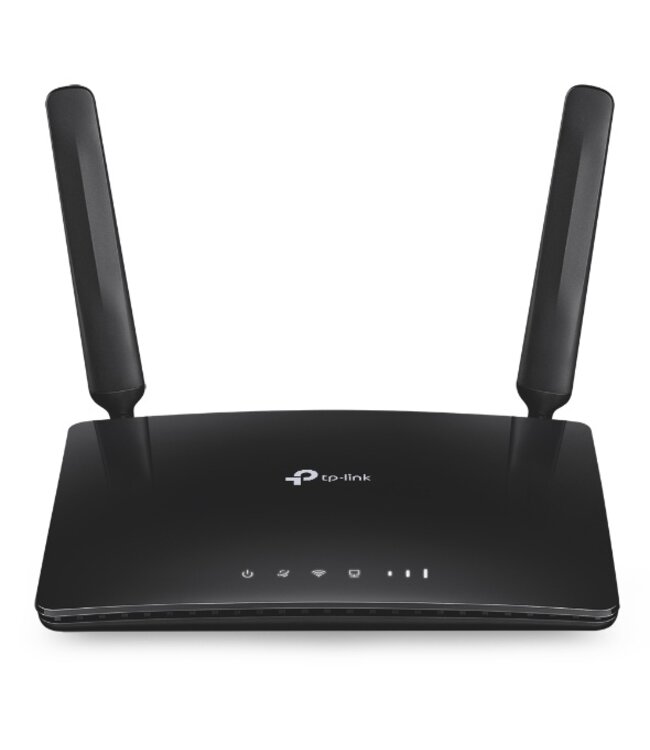

TP_link AC750 Draadloze Dual-band 4G-LTE-router
Merk:
TP-Link
| Artikelnummer: | ARCHER MR200 V4 |
| EAN: | 6935364086855 |
- Verzendkosten 6.95€ Gratis vanaf 150€, excl. vrachtvervoer.
- Eigen voorraad, geen dropshipping!
- Verzending via bpost thuislevering of postpunt.
- veilig betalen Via Mollie payments
- Niet meer leverbaar levertermijn
Informatie
- Deelt het 4G-LTE-netwerk met meerdere wifi-apparaten voor downloadsnelheden tot wel 150 Mbps
- De krachtige, geïntegreerde antennes zorgen voor stabiele draadloze verbindingen en een betere dekking

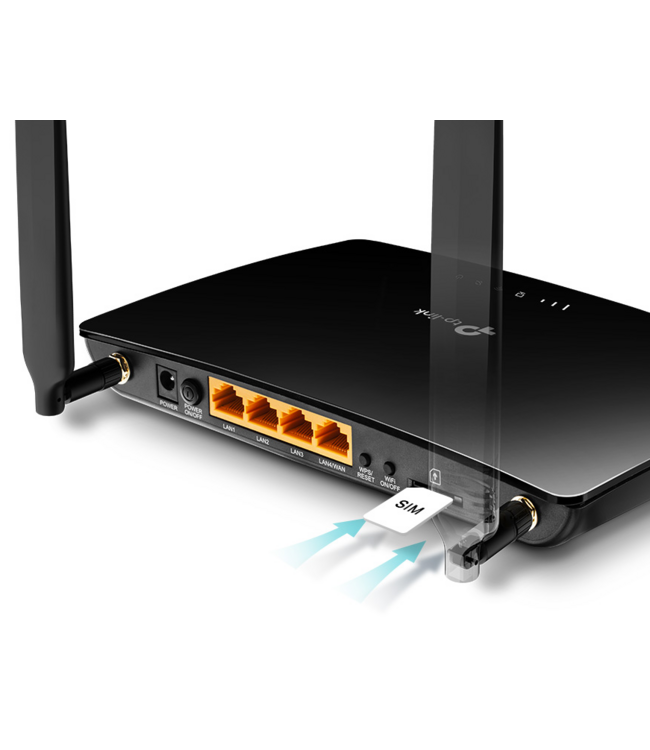

- Geen installatie vereist: steek gewoon een simkaart in het apparaat en zet hem aan om te genieten van een snelle draadloze verbinding
- Creëert dual-band wifi-netwerken met snelheden tot wel 300 Mbps op de 2.4GHz-band en 433 Mbps op de 5GHz-band
- De LAN/WAN-poort beschikt over verschillende mogelijkheden zodat je het verbindingstype kunt kiezen
| FUNCTIONALITEIT VAN DE HARDWARE | |
|---|---|

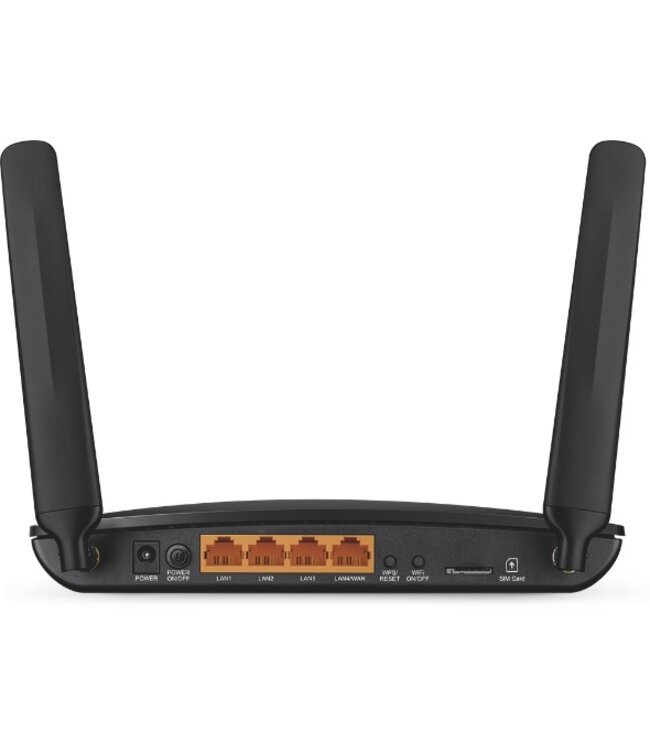

| Interface | 3 LAN-poorten (10/100 Mbps), 1 LAN/WAN-poort (10/100 Mbps), 1 simkaartsleuf |
| Knop | WPS/reset-knop, aan-uitknop, aan-uitknop (wifi) |
| Externe Voeding | 12 V/1 A |
| Afmetingen ( B x D x H ) | 202 x 141 x 33,6 mm) |
| Antenne | V4/V2/V1: 2 verwijderbare 4G-LTE-antennes V3: 2 interne 4G-LTE-antennes |
| DRAADLOZE FUNCTIES | |
|---|---|
| Standaarden voor Draadloze Netwerken | IEEE 802.11ac/n/a 5GHz, IEEE 802.11b/g/n 2.4 GHz |
| Frequentie | 2.4 GHz en 5 GHz |
| Overdrachtssnelheid | 300 Mbps op 2.4 GHz, 433 Mbps op 5 GHz |
| Ontvangstgevoeligheid | 5 GHz: 11a 54M: -74 dBm 11ac HT20: -67 dBm 11ac HT40: -64 dBm 11ac HT80: -60 dBm 11n HT20: -71 dBm 11n HT40: -70 dBm 2.4Ghz: 11g 54M: -76 dBm 11n HT20: -73 dBm 11n HT40: -67 dBm |
| Draadloos Zendvermogen | CE: <20 dBm (2.4 GHz), <23 dB (5 GHz) |
| Draadloze Functies | Draadloze radio in-/uitschakelen, WMM, Draadloze statistieken |
| WAN Failover | Yes |
| Draadloze Beveiliging | 64/128-bits WEP, WPA/WPA2, WPA-PSK/WPA2-PSK-encryptie |
| Network Type | 4G: FDD-LTE B1/B3/B7/B8/B20 (2100/1800/2600/900/800 MHz) TDD-LTE B38/B39/B40/B41 (2600/1900/2300/2500 MHz) 3G: DC-HSPA+/HSPA+/HSPA/UMTS B1/B8 (2100/900 MHz) |
| FUNCTIONALITEIT VAN DE SOFTWARE | |
|---|---|
| Kwaliteit van de Dienst (QoS) | Bandbreedteregeling |
| Werkmodi | 3G/4G-router, draadloze router |
| WAN-Type | Dynamisch IP-adres/statisch IP-adres/PPPoE/PPTP (Dual Access)/L2TP (Dual Access) |
| Management | Toegangsbeheer, lokaal beheer, beheer op afstand, rebootschema |
| DHCP | Server, Client, DHCP-clientlijst, adresreservering |
| Poort Doorsturen | Virtuele server, Port Triggering, UPnP, DMZ |
| Dynamische DNS | DynDns, NO-IP |
| VPN-Doorvoer | PPTP VPN, IPSec VPN , OpenVPN |
| VPN | PPTP VPN, IPSec VPN , OpenVPN |
| Toegangsbeheer | Ouderlijk toezicht, lokaal beheer |
| Firewallbeveiliging | DoS, SPI-firewall, IP-adresfilter/domeinfilter, IP- en MAC-adres binding. |
| Protocollen | IPv4- en IPv6-ondersteuning |
| Gastnetwerk | 2.4GHz-gastnetwerk x 1, 5GHz-gastnetwerk x 1 |
| IPSec VPN | Ondersteunt tot 10 IPSec VPN-tunnels |
| OVERIGE | |
|---|---|
| Certificatie | CE, RoHS |

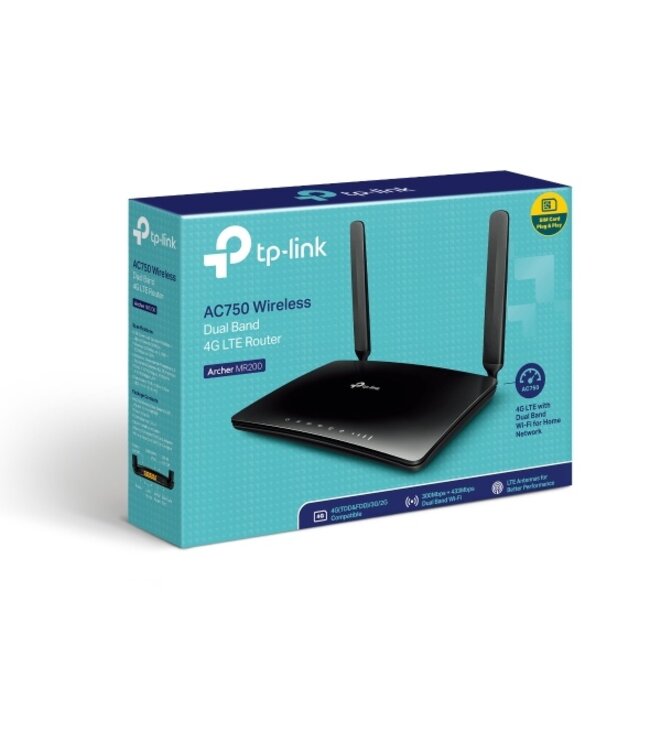

| Pakketinhoud | AC750 Draadloze Dual-band 4G-LTE-router, Archer MR200 RJ45-ethernetkabel Voedingsadapter Snelle installatiegids |
| Systeemvereisten | Microsoft Windows 98SE, NT, 2000, XP, Vista™ of Windows 7, 8, 8.1, 10, MAC OS, NetWare, UNIX of Linux Internet Explorer 11, Firefox 12.0, Chrome 20.0, Safari 4.0 browsers of hoger, of andere browsers die Java ondersteunen Micro simkaart |
