Controle Wisselschakelaar ref 170-07600

Beschrijving:

Mechanisme voor een wisselschakelaar met of zonder trekkoord.

Hoe werkt het?

Een wisselschakeling is een samenstel van twee wisselschakelaars, die het mogelijk maakt een lamp op twee plaatsen zowel aan als uit te schakelen.
Een veel gebruikte toepassing van deze schakeling is onder- en bovenaan een trap.

De werking is als volgt: op beide plaatsen is een wisselschakelaar aangebracht.
Tussen de twee wisselschakelaars lopen twee draden, en beide schakelaars kunnen dus kiezen tussen de ene of de andere verbinding.
Alleen als ze beide op dezelfde verbinding staan gaat de lamp aan, als een van de twee wordt omgezet gaat de lamp uit.

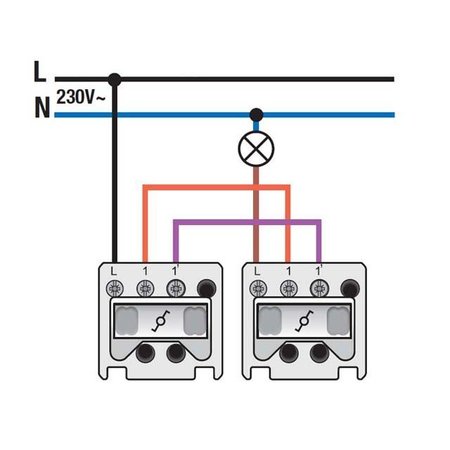

In de praktijk worden er 5 draden getrokken tussen de 2 wisselschakelaars (zie foto);
Bruin & blauw (voeding voor de volgende schakeling).
2 x rood of andere kleur voor de wisselschakelaar.
Geel/groen voor aarding.
