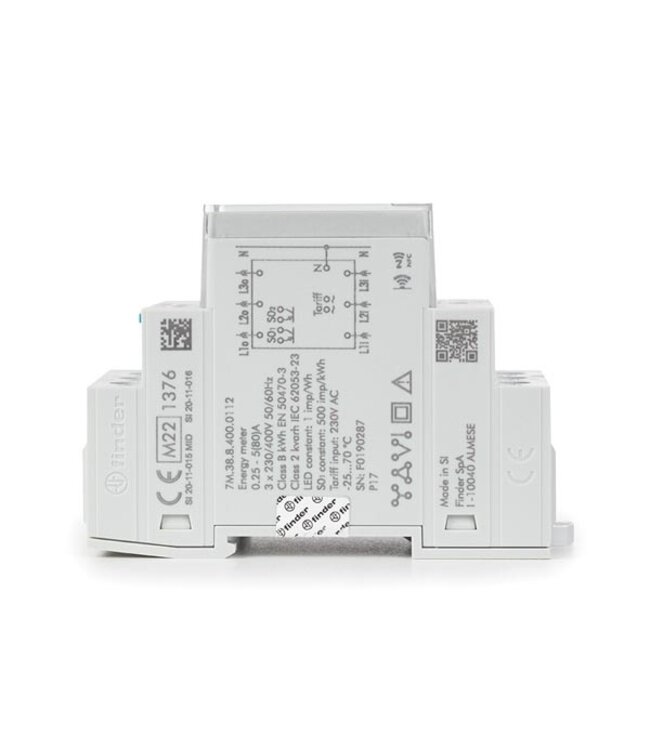

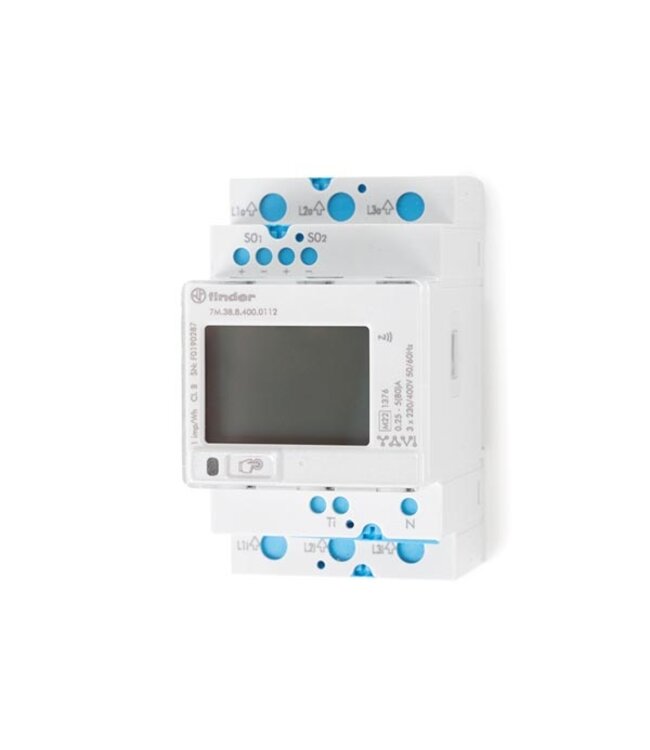

MID certified driefasige bi-directionele energie meter met puls uitgang - 80A

De Finder 7M.38.8.400.0112 is een MID-gecertificeerde (tot 80 A @ 70°C) Een- of driefasige (3 of 4-draads systemen) Bidirectionele energiemeter met verlicht Matrix LCD-display, multifunctionele knop, twee S0-pulsuitgangspoorten en IR-communicatiepoort.

Deze bi-directionele meter is het ideale product voor het monitoren van het totale binnenlandse energieverbruik en ingevoerde energie op het net (indien lokale energieproductie aanwezig is). Door het te combineren met een Velbus VMB7IN 7-kanaals ingangsmodule, wordt het totale verbruik of injectie in het net gerapporteerd via het Velbus-netwerk, waardoor uw domoticasysteem slimme beslissingen kan nemen op basis van uw actieve energiesituatie. Bijvoorbeeld: het automatisch uitschakelen van de verwarmingspomp wanneer het totale energieverbruik boven een bepaald kWh-niveau komt, waardoor het piekverbruik wordt beperkt.

De NFC-technologie van de Finder 7M.38.8.400.0112 maakt het mogelijk om de gemeten energie lokaal uit te lezen, zelfs als er geen netspanning is, en om de tellers te programmeren en aan te passen via uw smartphone.

De 7M.38.8.400.0112 onderscheidt zich ook door de aanraakgevoelige navigatie- en programmeertoets en door de stroom-/bedieningsterminals met geïntegreerd verzegelbaar, sabotagebestendig terminalscherm.

Kenmerken

• Suitable for three phase system (3 or 4 wire) or single-phase system
• Reference current 5 A (80 A Maximum)
• Dual S0 outputs, IR communication port and NFC technology
• MID certified up to 80 A @ 70°C
• Display of total or partial (resettable) consumption: kWh, kVAh, kvarh
• 2 active energy MID counters + 2 reactive energy nationally certified counters
• 16 resettable counters
• Scroll to view the following instantaneous values: V, A, PF, kW, kVA, kvar, Hz, THD V, THD A, phase angle and direction of power flow

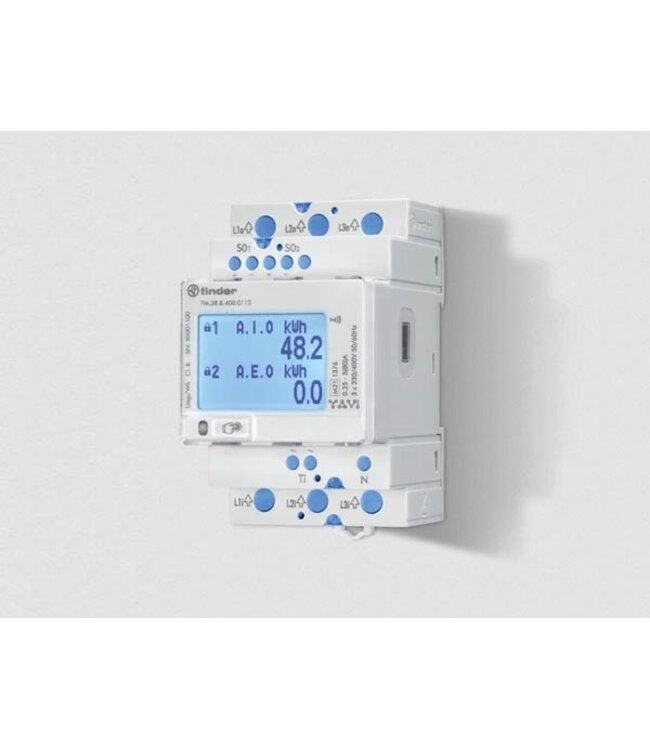

• Matrix backlit LCD display
• Multi-function touch button
• Active energy accuracy Class B according to EN 50470-3 (MID)
• Reactive energy accuracy Class 2 to EN 62053-23
• Two SO pulse outputs for remote energy monitoring according to EN 62053-31
• Sealable tamperproof terminal shield
• Protection category II
• 35 mm rail (EN 60715) mount

Specificaties

• General Specs:
  • Reference current In: 5 A
  • Maximum current Imax: 80 A
  • Starting current Ist: 0,02 A
  • Minimum measured current Imin: 0.25 A
  • Current range (within accuracy class): 0.5…80 A
  • Maximum peak current: 2400 A (10 ms)
  • Supply (& monitored) voltage Un: 3 x 230/400 V AC
  • Operating range: (0.8…1.15) UN
  • frequentie: 50/60 Hz
  • Power consumption: <= 1 W, 7.5 VA
  • display: Matrix - LCD
  • Max. totalizing count: 999 999.9 kWh
  • Min. increment: 0.1 kWh
  • LED pulses per kWh: 1000
  • LED pulse length: 4±0.5 ms
• S0+/S0- pulse output:
  • Number/Type: 2 opto-isolated output
  • Voltage range (conforming to EN 62053-1): 3.3…27 V DC
  • Maximum current (conforming to EN 62053-1): 1…27 mA
  • Pulses per kWh: 500 Imp/kWh
  • Pulse length: 32 ± 2 ms
  • max. kabellengte: 1000 m
• Technische Gegevens:
  • Accuracy class IEC EN 50470-3: B
  • Accuracy class IEC EN 62053-23: 2
  • Ambient temperature (Within accuracy class): -25…+70 °C
  • Protective class: II
  • Protection category Housing: IP50
  • Protection category Terminals: IP20
  • normen: CE
  • Dimensions (LxWxH): 63.9 x 52.5 x 96.4 mm

Download Handleiding
