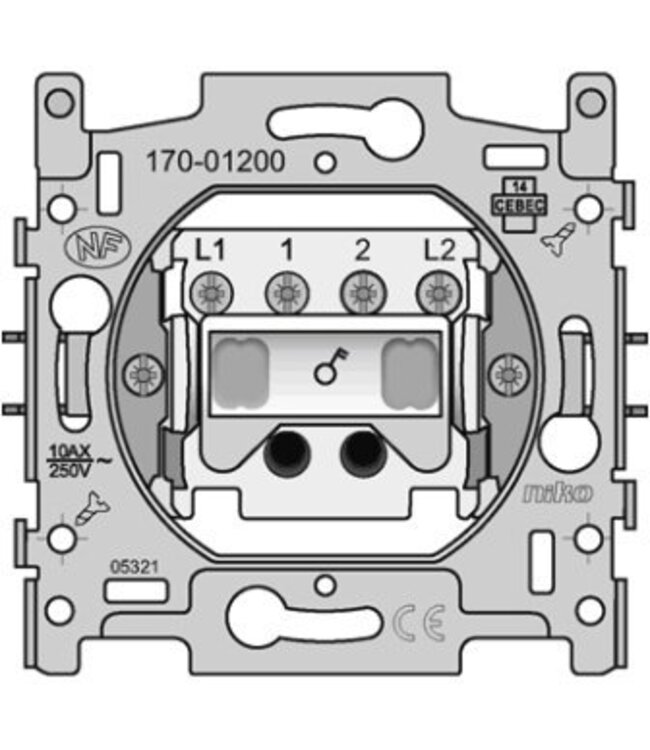

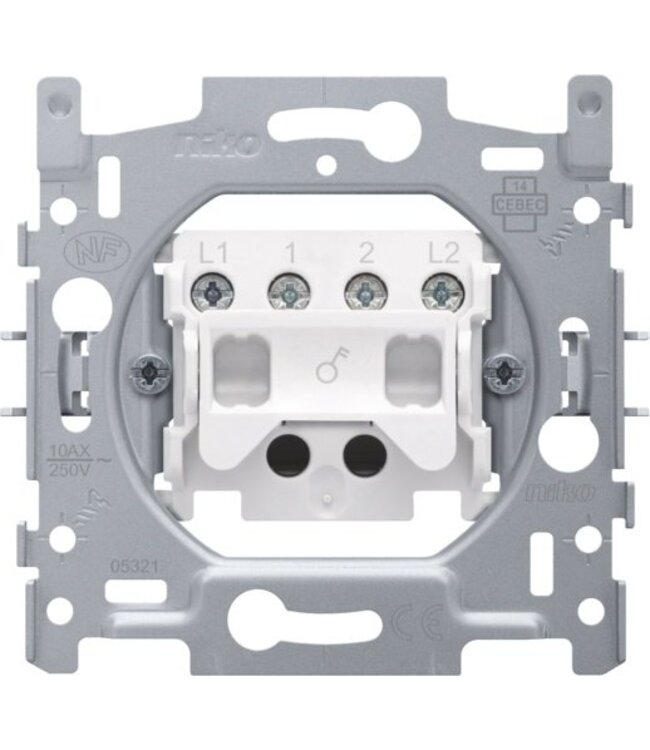

Dubbelpolige schakelaar 170-01200

Beschrijving:

Mechanisme voor een tweepolige schakelaar, een tweepolige controleschakelaar of een tweepolige trekschakelaar.
Een afwerkingsset in een kleur naar keuze moet afzonderlijk besteld worden.

Hoe werkt het?

Een dubbelpolige schakelaar is een schakelaar met 4 aansluitpunten (1, 2, L1, L2). De werking is gelijk aan twee parallelle enkelvoudige schakelaars die mechanisch gekoppeld zijn.

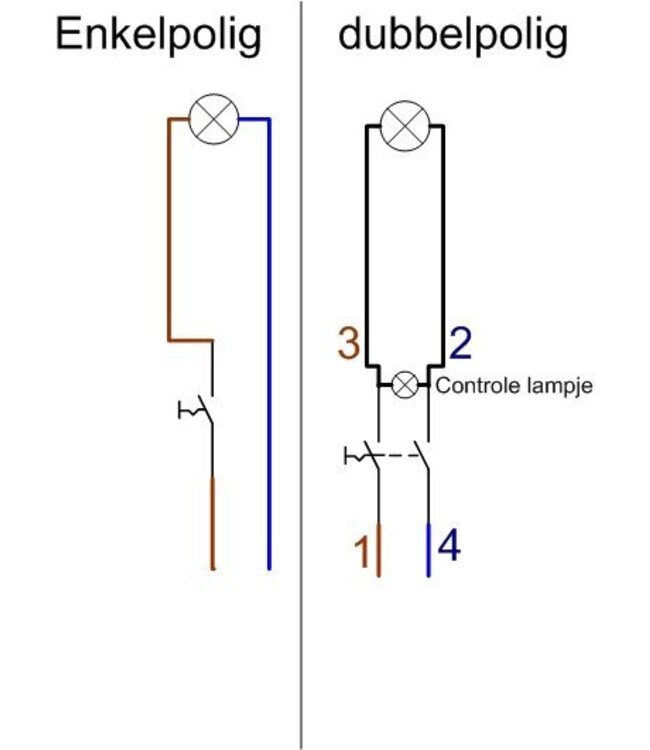

Het doel van deze schakelaar is het gelijktijdig sluiten of onderbreken van beide geleiders (de nuldraad en de fasedraad) in een stroomkring op één plaats. Zodoende wordt het gehele circuit achter de schakelaar spanningvrij. Bij gebruik van een enkelpolige schakelaar is dat niet het geval, doordat de ongeschakelde geleider een spanning ten opzichte van de aarde kan hebben.

Het gebruik van een dubbelpolige schakelaar is met name gewenst in vochtige ruimten en in situaties waarbij een installatie gegarandeerd spanningsvrij moet kunnen worden gemaakt.

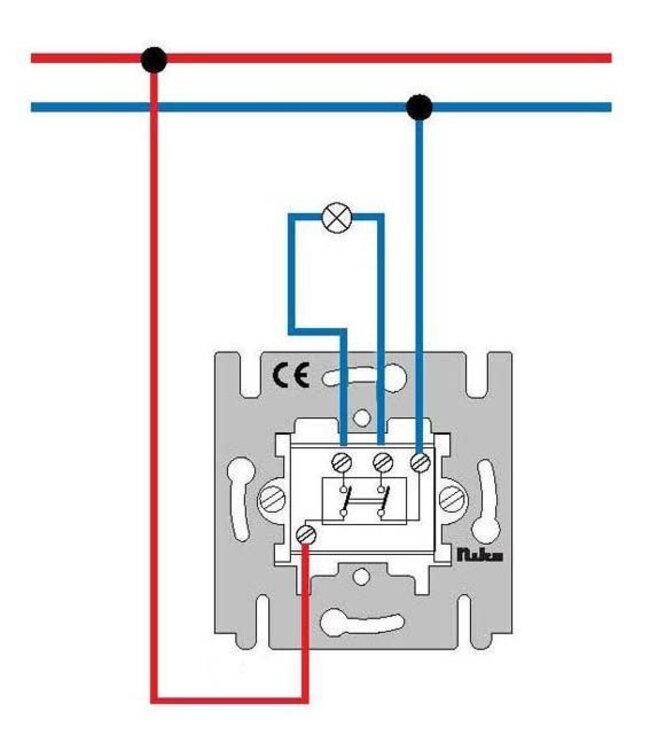

De twee klemmen voor het aansluiten van de toevoerleiding hebben een andere kleur of zijn gekenmerkt met P of L. Doordat de dubbelpolige schakelaar evenveel aansluitpunten heeft als een kruisschakelaar (namelijk 4), worden deze twee soms wel eens verward.
