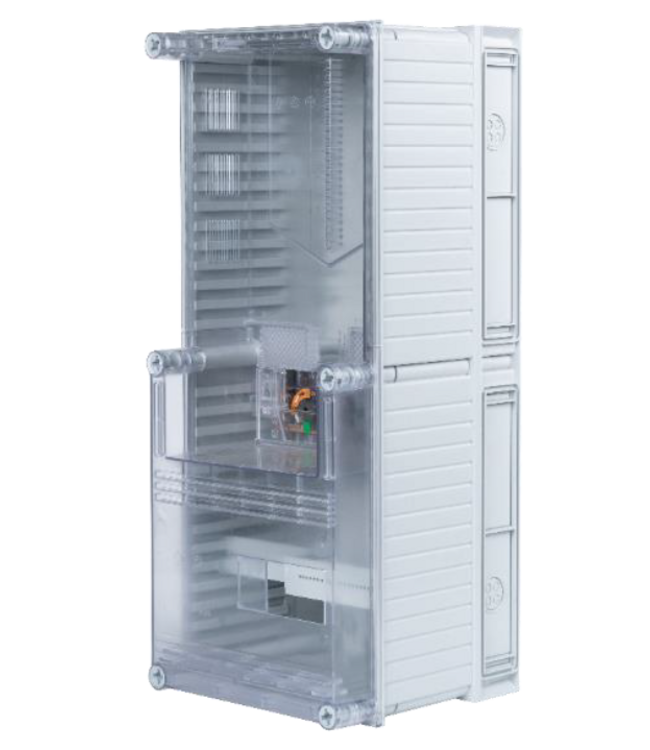

Elektriciteitsmeterkast 25D60 met scheider ELOS125A

De 25D60 meterkast (kWh meterkast) is een universele kast voor alle types aansluitingen en tarieven. De meterkast kan uitgerust worden met zowel digitale elektriciteitsmeters (slimme meter) als met de klassieke elektriciteitsmeter met mechanisch telwerk.

De afmetingen zijn identiek aan de 25S60 kast, en ook de bodem is dezelfde.
Bovenaan is nu een open gedeelte waarin de teller wordt geplaatst en waarbij alle aansluitingen veilig zijn afgeschermd.

De afmetingen bedragen 600mm x 250mm x 233mm.

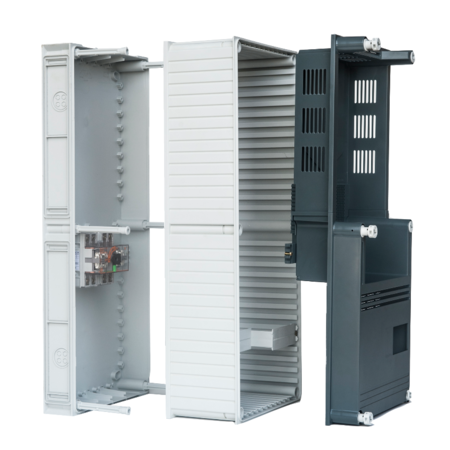

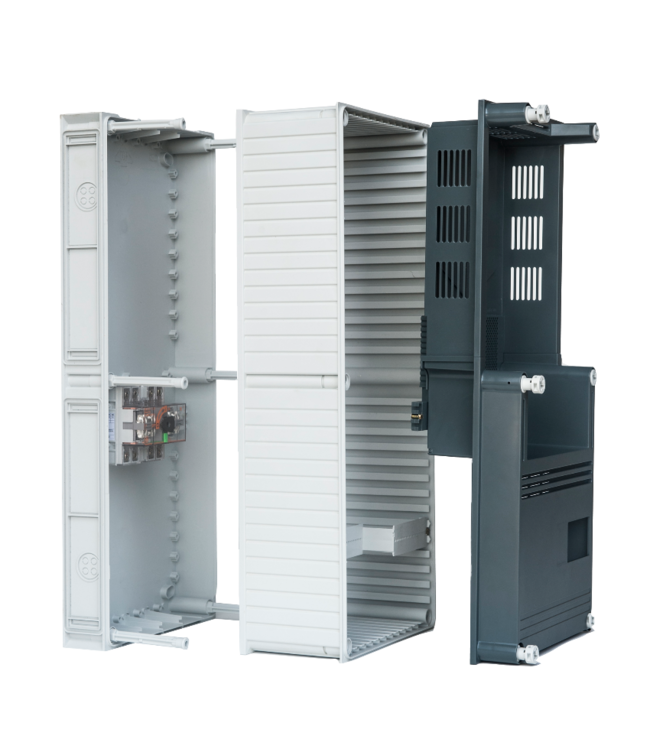

De set bestaat uit een bodem, tussenkader en deksel voor montage van de meter.
Het tussenstuk met de meter wordt door de energieleverancier voorzien.

De kabel naar de meterkast die aangesloten is op het net is een type EXVB, de meest voorkomende is de EXVB 4x10mm, voor een standaard woning met een aansluiting van 40A. Voor langere afstanden of zwaardere vermogens kan het 4x16mm of 4x25mm zijn. Dit wordt meestal opgegeven door de maatschappij die de aansluiting voorziet.

De kabel van de meterkast naar je zekeringkast moet van het Type XVB zijn, geen EXVB (dit is niet toegelaten). Hier gelden dezelfde regels, meestal wordt er XVB 4x10 voorzien.

AFMETINGEN:

25 cm Breedte / D Digitaal / 60 cm Hoogte
Samengebouwd heeft een meterkast volgende afmetingen: H 600mm x B 250mm x D 233mm.
De totale nuttige diepte met uitstekend gedeelte van de automaat bedraagt 250 mm.

INHOUD:

• 1x bodem
• 1x tussenkader
• 1x dekselset
• 1x lastscheider 125A Elos
• 2x invoertul max Ø 30mm
• 2x trekontlasting max Ø 30mm
• 4x bodemdop
• 1x voorgemonteerd bevestigingsprofiel L236
• 6x geleidingsas
• 6x dekselschroef -
• 6x schroef tussenkader op geleidingsas
• 1x brug voor plaatsing DIN automaat
• 2x dieptesteun

Download technische documentatie
