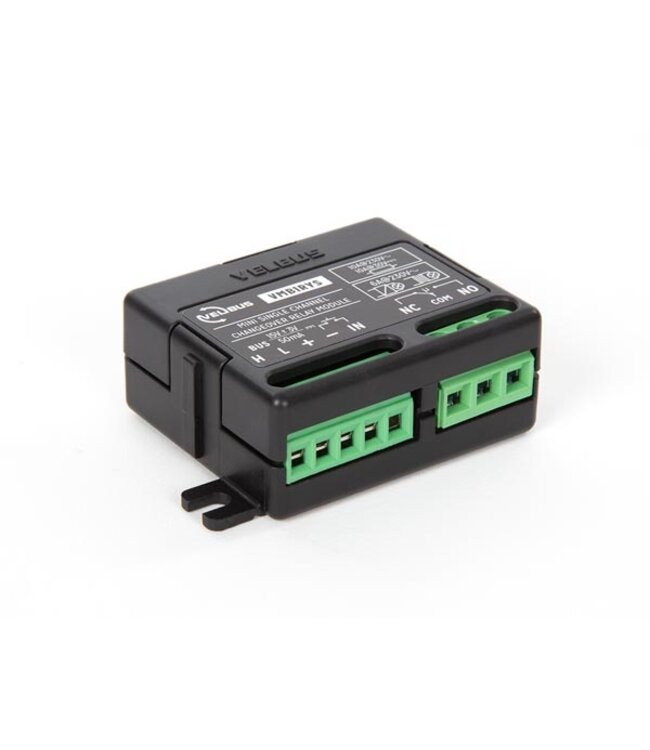

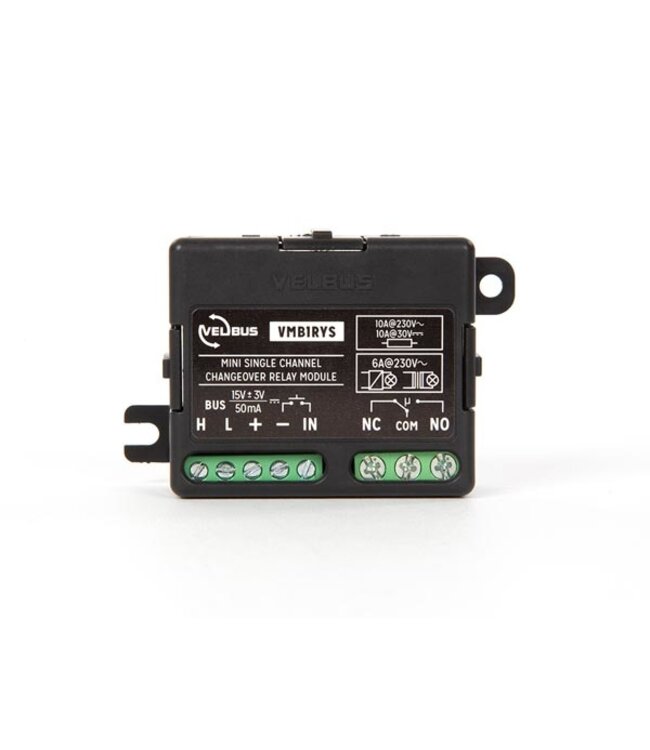

Mini 1-kanaals wisselrelaismodule (voor standalone en velbus werking)

Mini 1-kanaals wisselrelaismodule. Geschikt voor gebruik in standalone modus (het relais wordt rechtstreeks bediend door een drukknop) of in Velbus modus (ingang en relais worden gebruikt als configureerbare Velbus kanalen)

•
• hoge piekstroom (80A) wisselrelais met potentiaalvrije contacten
• voor het schakelen van capacitieve, inductieve of resistieve belastingen
• standalone modus: in standalone modus wordt het relais bediend door een drukknop aangesloten op de ingang

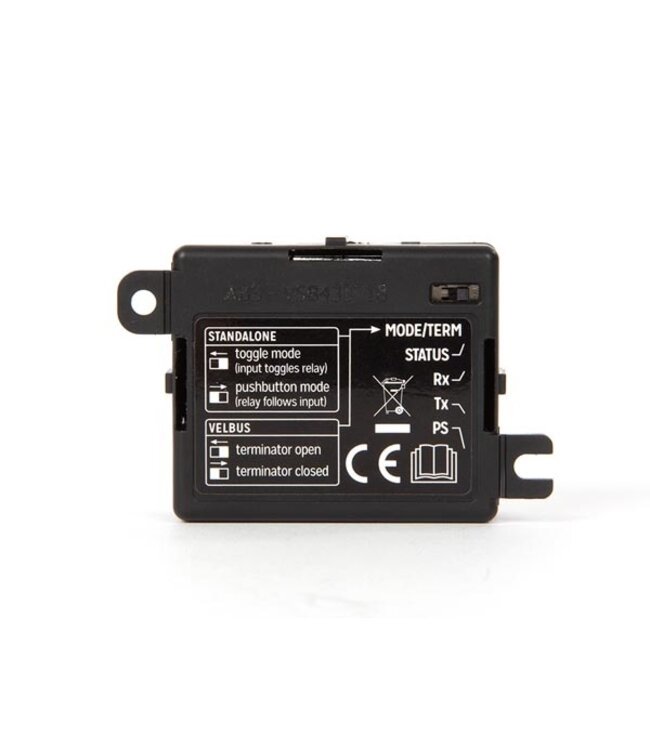

  • aan/uit of drukknopmodus kan geselecteerd worden met de schakelaar aan de achterkant
• Velbus modus: in Velbus modus is de module aangesloten op een Velbus domoticasysteem
  • relais en ingang worden gebruikt als Velbus uitgang- en ingangskanalen
  • firmware kan bijgewerkt worden via het Velbus systeem
  • schakelaar voor CAN-afsluitweerstand met statusdetectie
  • indicatie busfout via knipperende led
• detectie van onderspanning bij voeding via knipperende led (standalone en Velbus modus)
• brandvertragende ABS-behuizing met afknipbare montagebeugels voor schroeven en M3-bouten
• statusleds voor voeding, Rx (Ontvangen), Tx (Zenden) en relais

Specificaties:

• afmetingen: 37 x 57 x 19 mm (L x B x D)
• voeding: 15±3 VDC
• verbruik: 50 mA (max)
• gewicht: 34 g
• Velbus en ingangsaansluitingen: 0.5 - 1.5 mm²
• relaisaansluitingen: 1 - 1.5 mm²
• max. stroom relais:
  • resisitief: 10 A @ 230 VAC / 10A @ 30VDC
  • capacitief: 6 A @ 230 VAC
  • inductief: 6 A @ 230 VAC
• max. vermogen relasi: 250 VAC
• werktemperatuur: 10 °C - 50 °C
• IP-norm: IP10
