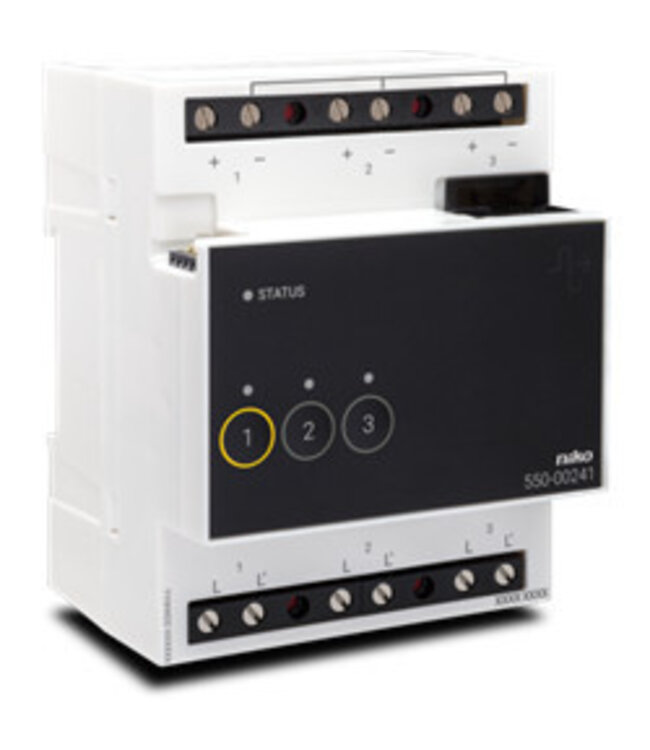

Niko Home Control analoge stuurmodule 1-10 V

Beschrijving

Met de analoge stuurmodule 1-10 V kun je drie dimmers en/of schakelapparatuur aansluiten op de Niko Home Control installatie:

• dimmers met een analoge ingang 1-10 V voor het dimmen ledstrips
• elektronische voorschakelapparatuur voor fluorescentielicht
• hoogvermogen dimmers met een analoge ingang 1 - 10 V.

Specificaties

Bruikbare Niko referentiecodes: 05-715, 65-410, 65-412, 65-416, 330-00701.

De output stuurt een signaal tussen 1 en 10 V om de aangesloten dimmer/voorschakelapparatuur aan te sturen. Hierdoor kunnen geprogrammeerde acties of sferen geactiveerd worden. Je kunt de status van elke output tijdelijk manueel omschakelen om een licht te schakelen door de overeenkomstige knop in te drukken. Let erop dat deze activering of deactivering tijdelijk is want dit wordt overschreven bij de eerstvolgende buscommunicatie.

De afstand tussen de dimmers en de module mag maximaal 50 m bedragen. Je kunt maximaal drie dimmers per module aansluiten.

Als de module normaal functioneert, licht de STATUS-led enkel op in TEST-mode. Als er één of meerdere fouten optreden, gaat hij knipperen om de foutcode weer te geven van de fout met de hoogste prioriteit.

• 3 outputs: 1-10 V (ZLFS, zeer lage functionele spanning), stroomgestuurd (I)
• mogelijkheid om 3 aparte fasen te schakelen
• maximale afstand tussen dimmers en module: 50 m
• maximale belasting: 20 mA per kanaal, beveiligd vanaf 50 mA per kanaal en maximaal 11 V
• galvanische scheiding op het schakelen van de vermogenskring (6 A per kanaal)
• Schuifbrug voor verbinding naar de volgende module op de DIN-rail
• Aansluitklemmen: 2 x 6 schroefklemmen
• Draadcapaciteit: 3 x 1,5 mm² of 2 x 2,5 mm² of 1 x 4 mm² per aansluitklem
• Minimale omgevingstemperatuur: 0 °C
• Maximale omgevingstemperatuur: +45 °C
• DIN-afmetingen: DIN 4TE
• Markering: CE
