Ecodisplay

Beschrijving

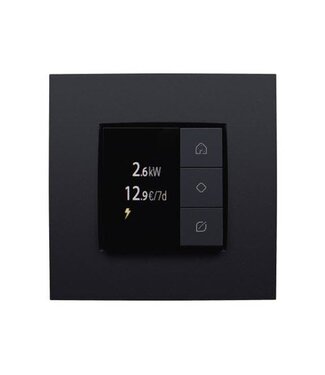

Het ecodisplay is voorzien van een verlicht kleurendisplay en heeft drie functies: het geeft het energieverbruik en de energieproductie weer, het kan de alles uit-functie activeren en het kan de aanwezigheidssimulatie starten. Afhankelijk van de aanwezige meetmodules wordt zowel het verbruik, de productie van elektriciteit als het gas- en waterverbruik op het display weergegeven. Met één druk op de ecotoets schakel je bij het naar buiten gaan alle lichten en kringen uit. Met een druk op een andere toets start je de aanwezigheidssimulatie die werkt op basis van energiezuinige verlichting. Op die manier creëer je extra veiligheid met een minimum aan energie. Deze bediening wordt gemonteerd in een inbouwdoos op een hoogte van 140 tot 150cm boven het vloeroppervlak. Je plaatst het display het best daar waar je de woning verlaat.

Documenten

• Technische Handleiding (pdf, 1.97 MB)
• CE-certificaat (pdf, 0.10 MB)
• RoHS certificaat (pdf, 0.14 MB)

Lastenboek

Via het ecodisplay controleert de bewoner het energie- en waterverbruik en eventueel ook de energieproductie. Hij kan ook de ecofunctie of de aanwezigheidssimulatie activeren. Het ecodisplay geeft informatie over het elektriciteits-, gas- en waterverbruik en over de elektriciteitsproductie. Welke informatie de bewoner krijgt, hangt af van de meetmodules die je installeert. De meetmodule elektriciteit meet het elektriciteitsverbruik of de elektriciteitsproductie. De pulsteller communiceert het elektriciteits-, gas- en waterverbruik. Het huidige elektriciteitsverbruik wordt weergegeven in W of kW, het gas- en waterverbruik in m³. Eronder staat het weekverbruik in EUR of in GBP. De ecofunctie omvat alle lichten en geschakelde kringen die de bewoner wil uitschakelen als hij niet thuis is. Welke outputs je opneemt in deze functie, bepaal je bij het programmeren van de installatie. Om de ecofunctie te activeren, druk je op de ecotoets. Het verbruik daalt onmiddellijk. De aanwezigheidssimulatie laat de verlichting op bepaalde tijdstippen branden. Zo wordt de aanwezigheid van de bewoner gesimuleerd. Welke lichten je opneemt in de aanwezigheidssimulatie en wanneer en hoe lang je ze laat branden, bepaal je bij het programmeren van de installatie. Om de aanwezigheidssimulatie te activeren, druk je op de aanwezigheidssimulatietoets. Installeer het ecodisplay: buiten direct zonlicht. waar de bewoner zijn woning verlaat. Drukknoppen met display zijn geïntegreerd in een brug. Deze bevestig je op een standaard inbouwdoos met schroeven.

Technische gegevens:

verlicht kleurendisplay rustspanning: 26 Vdc (ZLVS, zeer lage veiligheidsspanning)

omgevingstemperatuur: 5 - 45°C

afmetingen van het display: 45 x 45 x 32 mm (HxBxD)

inbouwdiepte: 20 mm

weekverbruik in EUR of GBP

conform IEC60730-2-9 , EN 50491-5-2, EN 50491-2 en EN 50090-2-3

brug 60 x 71 mm met klauwbevestiging
