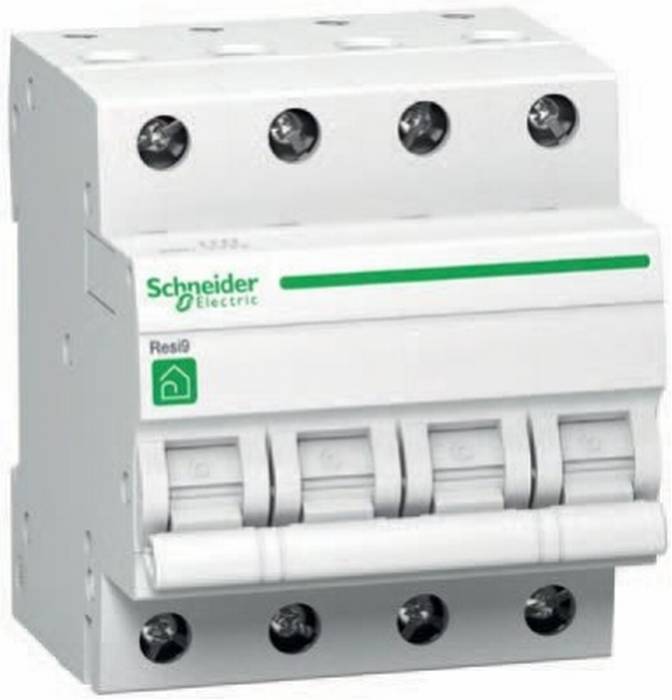

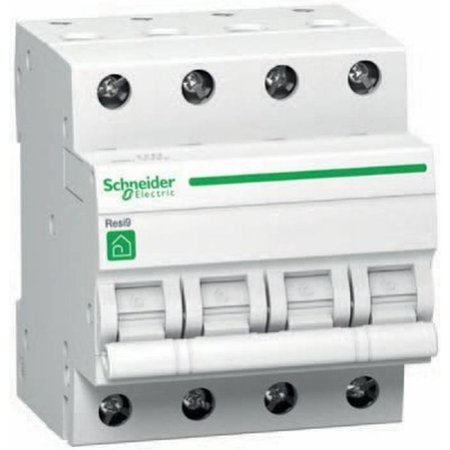

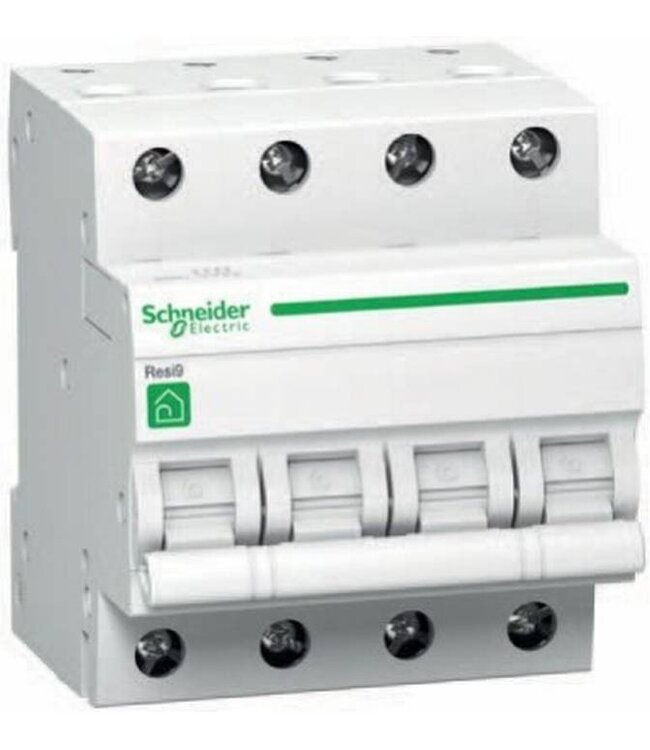

Automatische zekering 3P+N - 20A - 3kA - curve C

Functie

De automatische schakelaars zijn apparaten die aan het begin van de leidingen geplaatst worden en de leidingen beschermen tegen overstromen door hetzij overbelasting, hetzij door kortsluiting.

Werking

• bij overbelasting zal het thermisch orgaan zo ver uitbuigen dat het ontgrendelingsmechanisme in werking wordt gesteld en dat de schakelaar opent onder veerdruk.
• bij kortsluiting zal het magneetorgaan aanspreken en ogenblikkelijk het ontgrendelingsmechanisme bedienen en de schakelaar open kloppen, de vonk, getrokken tussen vast en beweegbaar contact, zal via de boogafleider (waardoor thermisch orgaan,en beweegbaar contact uit de kortsluitkring genomen worden) in het vonkenpakket terechtkomen en daar gedoofd worden.

Eigenschappen

• Afschakelvermogen van 3kA
• Nominale stroom ln van 20A
• Aantal Polen: 3+ N
• Uitschakelcurve: 5-10 ln (C)
