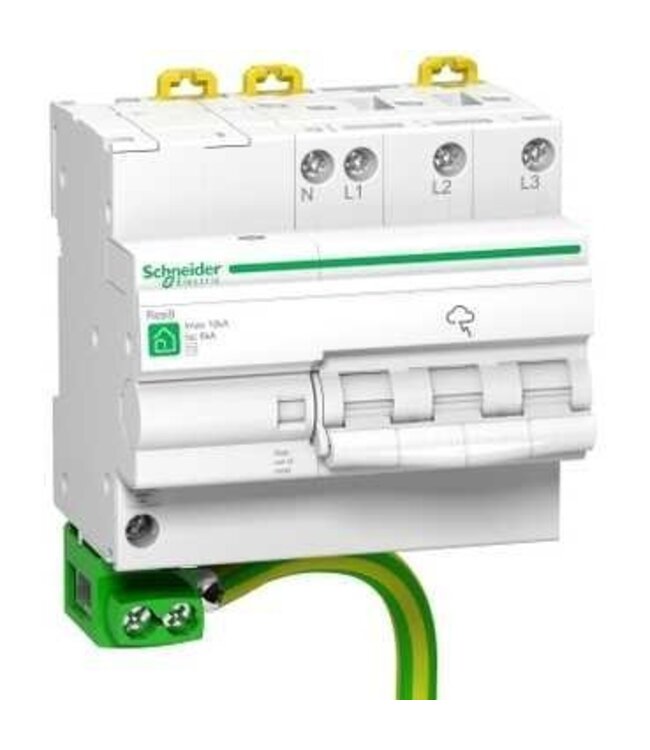

Overspanningsbeveiliging 3P+ N 400V 10KA

Klasse overspanningsbegrenzer

Type 2

Technologie overspanningsbegrenzer

MOV + GDT

[Ue] nominale bedrijfspanning

230 V (+/- 10 %) AC 50/60 Hz
400 V (+/- 10 %) AC 50/60 Hz

Nominale ontladingsstroom

Differentieelmodus : 5 kA L/N
Differentieelmodus : 5 kA L/N
Gewone modus : 20 kA N/PE

Maximale ontladingsstroom

Differentieelmodus : 10 kA L/N
Differentieelmodus : 10 kA L/N
Gewone modus : 20 kA N/PE

Uc max cont werk spann

Gewone modus : 275 V N/PE
Differentieelmodus : 275 V L/N

Up niveau spanningsbeveiliging

1.5 kV type 2 gewone modus N/PE
1.5 kV type 2 differentieelmodus L/N

[Ut] tijdelijke overspanning

Weerstand : 337 V L/N voor 5 s
Weerstand : 442 V L/PE voor 5 s
Foutbestendige modus : 1200 V N/PE voor 200 ms

If volgstroom

0.1 kA gewone modus N/PE

Type scheidingseenheid

Geïntegreerde stroomonderbreker Icu 6 kA

Kortsluitstroom

6 kA

Lokale signalering

Vlag kleur: wit/rood

Montagemodus

Opklikbaar

Montagesteun

DIN-rail

Stap van 9 mm

10

Hoogte

106.8 mm

Breedte

88.4 mm

Diepte

74.1 mm

Kleur

Wit ( RAL 9003 )

Responstijd

<= 25 ns

Reststroom

<= 1 mA

Aansluitingen - klemmen

Tunnelaansluitklem onderkant 2.5...25 mm²
Tunnelaansluitklem bovenzijde 2.5...25 mm²

Aandraaimoment

2.5 N.m

Meegeleverde apparatuur

Vooruitgeruste PE aardingskabel
1 tussenaansluitblok
