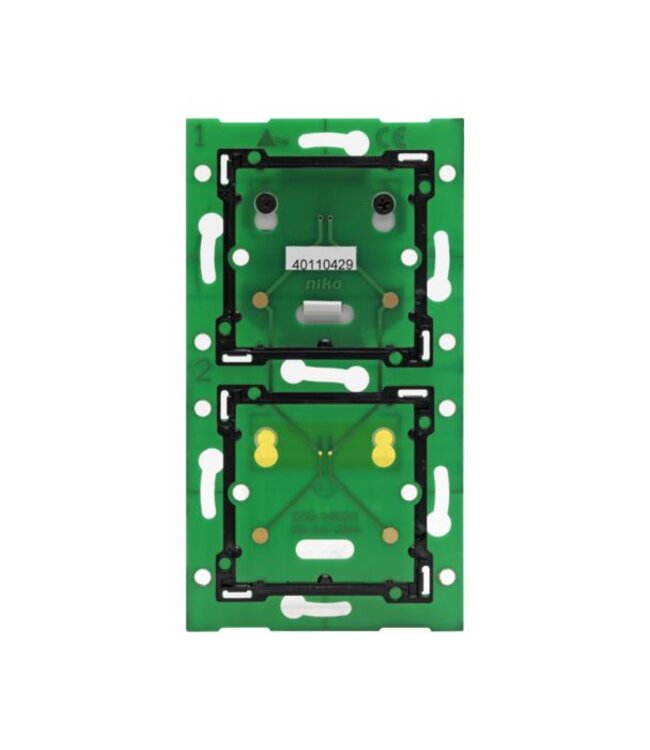

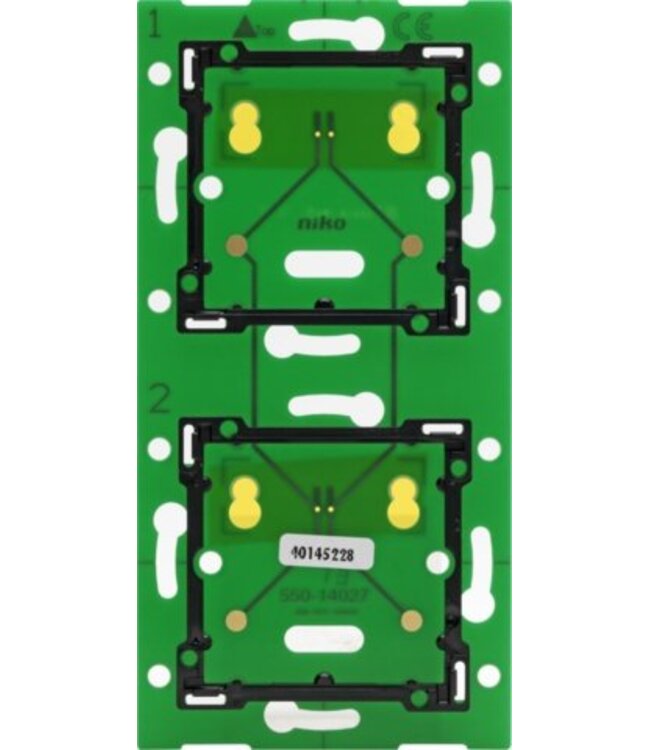

Tweevoudige, verticale muurprint voor combinatie met aansluitunit, centerafstand 71mm

Beschrijving

De muurprint wordt op een enkelvoudige standaardinbouwdoos voor schroefbevestiging geplaatst en vormt samen met de aansluitunit de verbinding tussen bediening en installatie.

Vanuit deze inbouwdoos werk je naar keuze naar onder, boven, links en rechts: om meervoudige afdekplaten te monteren hoef je dus geen bijkomende inbouwdozen te plaatsen.
Dankzij dit systeem voeg je drukknoppen toe zonder kap- of breekwerk.

Voor inbouwdozen zonder schroefbevestiging bestel je een set klauwen apart.
De aansluitunit bestel je ook apart.

Specificaties

Tweevoudige muurprint (centerafstand 71 mm, verticaal) Een muurprint omvat alle elektrische en mechanische componenten om één of meerdere drukknoppen aan te sluiten op de Niko Home Control installatie.

Er zijn horizontale, verticale, enkelvoudige en meervoudige muurprints.
Welke muurprint je kiest, hangt af van het gewenste aantal actieknoppen en of je ze horizontaal of verticaal monteert.

Als je de installatie later moet uitbreiden, hoef je enkel de muurprint te vervangen door een groter exemplaar.
Voor elke meervoudige muurprint die je wilt aansluiten, heb je één aansluitunit nodig.
Deze zijn afzonderlijk verkrijgbaar.
Op de aansluitunit zit de tweevoudige insteekconnector. Hiermee kun je de buskabel aansluiten en doorlussen naar het volgende bedieningselement.
De tweevoudige insteekconnector heeft twee contacten met telkens twee openingen.

Technische gegevens:

• materiaal van de muurprints: epoxy
• materiaaldikte: 1 mm één tweevoudige connector
• afmetingen van de aansluitunit: 51 x 43 x 22 mm (HxBxD)
• Als de inbouwdoos geen schroefbevestiging heeft, gebruik dan een klauwenset.
• Klauwensets voor enkel- en meervoudige muurprints zijn afzonderlijk verkrijgbaar.
