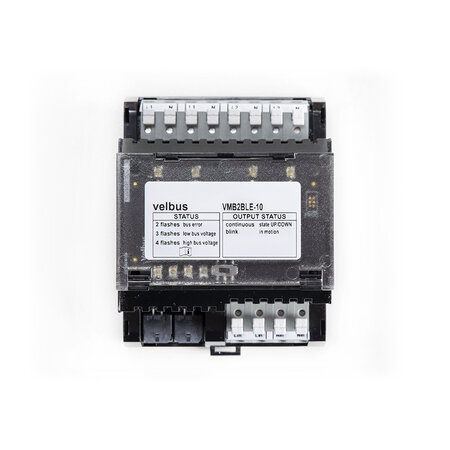

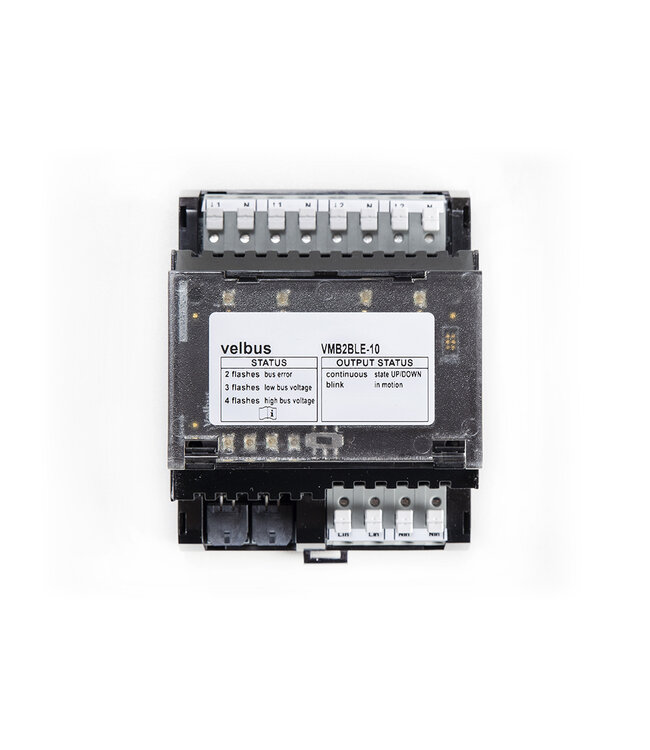

Velbus 2-kanaals rolluikmodule voor din rail

Integreer de Velbus rolluikmodule in je Velbus domotica installatie en bedien je rolluiken, zonnewering, jaloeziën of gelijk welke motor via het Velbus systeem.

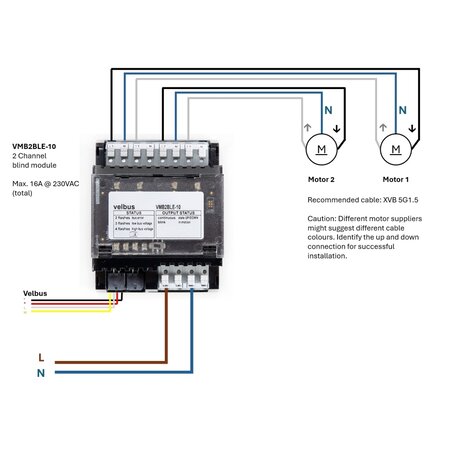

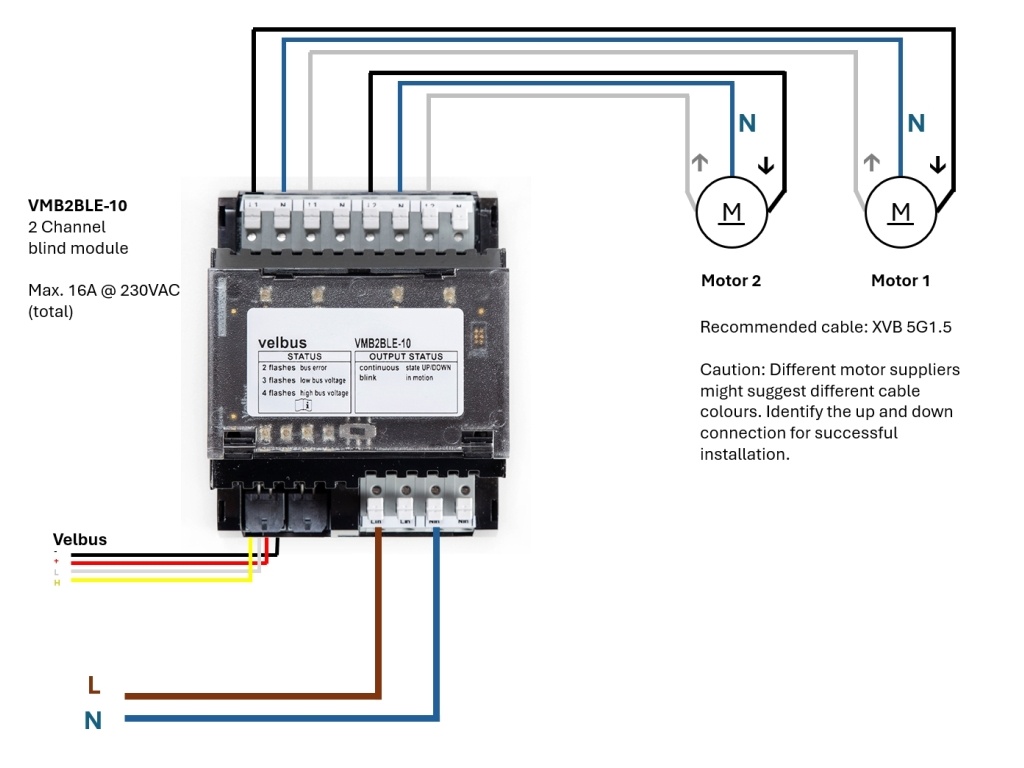

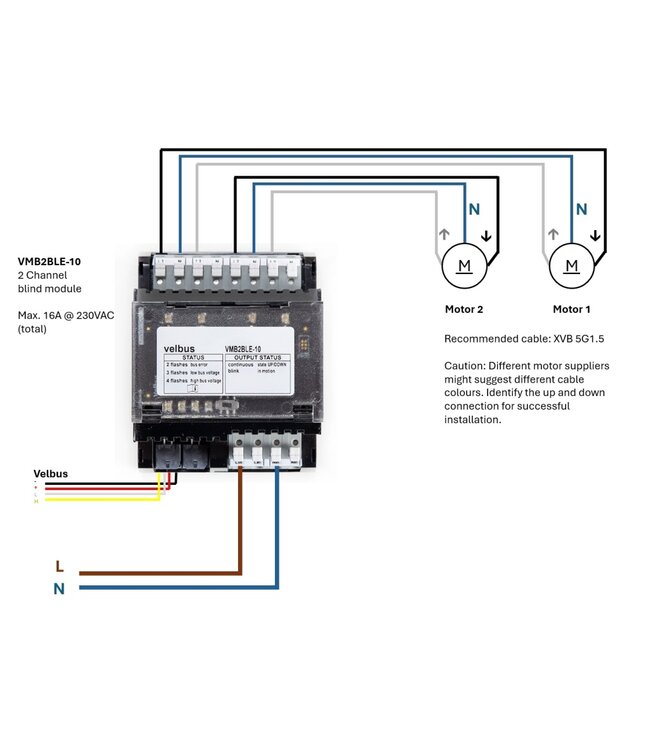

De module kan twee motoren aansturen. De looptijd voor het openen of sluiten kan je ingeven in de programmeersoftware. Hierdoor is de exacte positie van het rolluik altijd gekend en kun je een voorkeurspositie instellen.

Automatisch, aanwezigheid simulatie, via de velbus schakelaars etc.

Kenmerken:

• kan gebruikt worden voor het aansturen van een elektrisch bediend rolluik, jaloezie of zonnewering.
• manuele bediening op de module
• bediening via de VELBUS (geen rechtstreekse ingang voor drukknoppen)
• programmering via PC
• terugmelding naar de bedieningsmodules
• elektronische adressering
• 105 modi: op, neer, op/neer, ga naar positie, forceermodus, onderdrukken, ...
• LED-indicaties voor:


• omhoog- en omlaagrelaisuitgangen

• omhoog- en omlaagwerkingsmodes

• voedingsspanning

• ontvangst en het verzenden van data over de VELBUS

Specificaties:

• Fysieke eigenschappen:
  • Aantal kanalen: 2
  • Breedte DIN-modules: 4
• Elektrische gegevens:
  • Maximale contactspanning VAC: 230 V
  • Maximale contactspanning VDC: 24 V
  • Maximaal stroomverbruik: 200 mA
  • Maximale contactstroom VAC: 16 A
  • Maximale contactstroom VDC: 12 A
• Technische gegevens:
  • Type montage: DIN-rail
  • DIN-rail: Ja

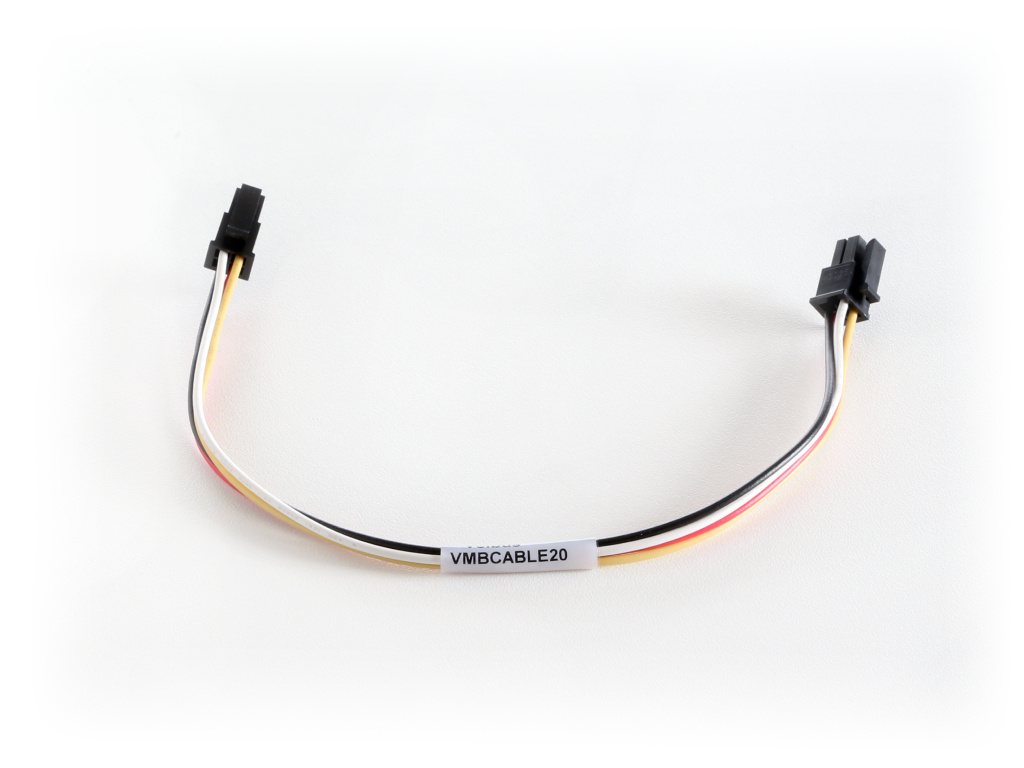

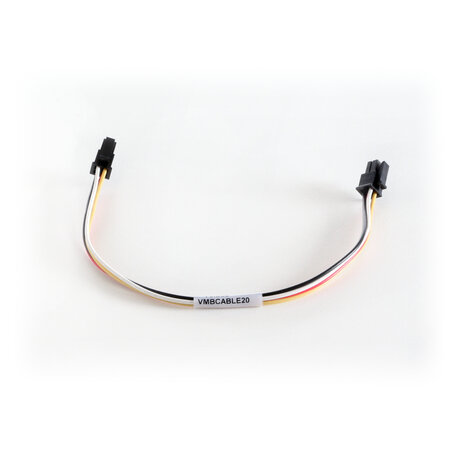

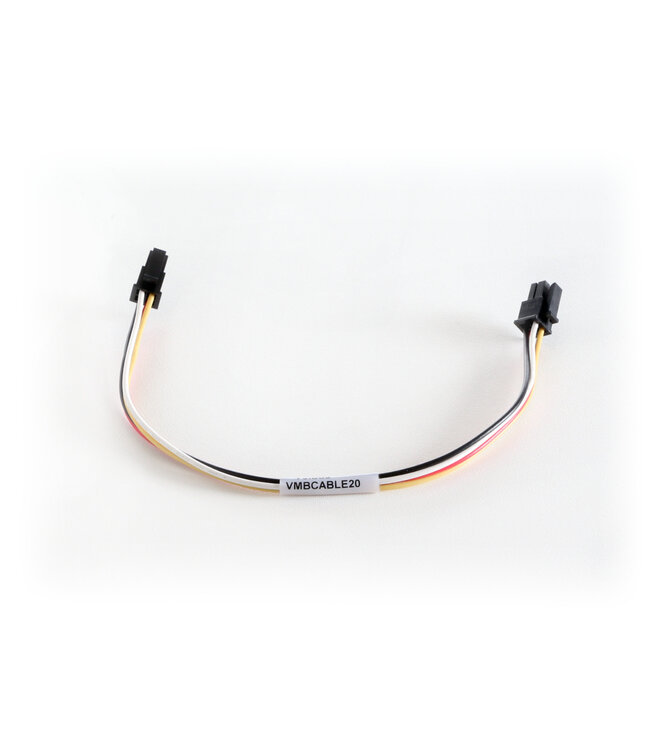

  • Protocol: Velbus CANbus (Molex)
  • Aantal standen: 105
  • Tijd uit: Programmeerbaar per kanaal (1s tot 5m34 s of continu aan)
• Gebruikseigenschappen:
  • Talen van de handleiding: Nederlands, Engels, Frans
  • Mogelijk adres: 250
  • Aantal drukknoppen: 2
• Voeding:
  • Ingangsspanning VDC bereik: 12-18 V
• Meegeleverd:
  • Met LED-indicatoren: Ja
• Basis productinformatie:
  • Kleur van het product: Zwart
  • Extra kleur: Groen
  • Diepte van het product: 58 mm
  • Hoogte van het product: 90 mm
  • Gewicht Product: 170 g
  • Breedte van het product: 71 mm

Mogelijkheden:

Een voorbeeld van een Rolluik sturing via de Velbus programmatie;
Een rolluik op een VMB2BLE kanaal aangesloten en twee eindeloopcontacten (boven en beneden) op VMB7IN ingangen.

Gevraagd wordt dat de eindeloopcontacten de rolluikmotor stoppen.

Bovendien mag de “omhoog” knop niet meer werken wanneer het rolluik helemaal boven is, en de “omlaag” knop wanneer het rolluik helemaal beneden is.

Wanneer een eindeloopcontact sluit, wordt het rolluikkanaal gedurende 1 seconde vergrendeld. Dit is voldoende om het rolluik te stoppen.

De drukknop “Omhoog” wordt vergrendeld zolang het eindeloopcontact “boven” gesloten is. Dit zorgt ervoor dat de “omhoog” bediening niet zal werken zolang het rolluik al volledig omhoog is.
Dezelfde werking wordt ook toegepast voor de knop “Omlaag”.

Download gebruikershandleiding
