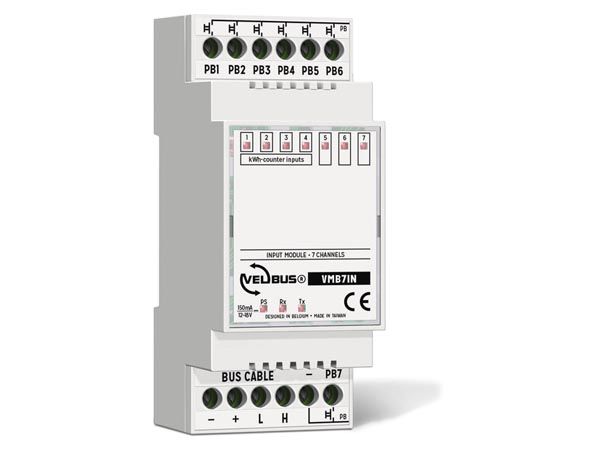

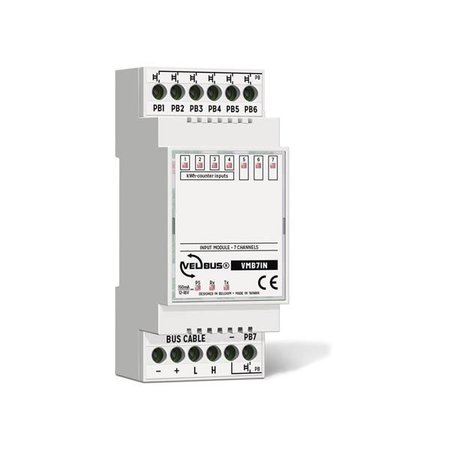

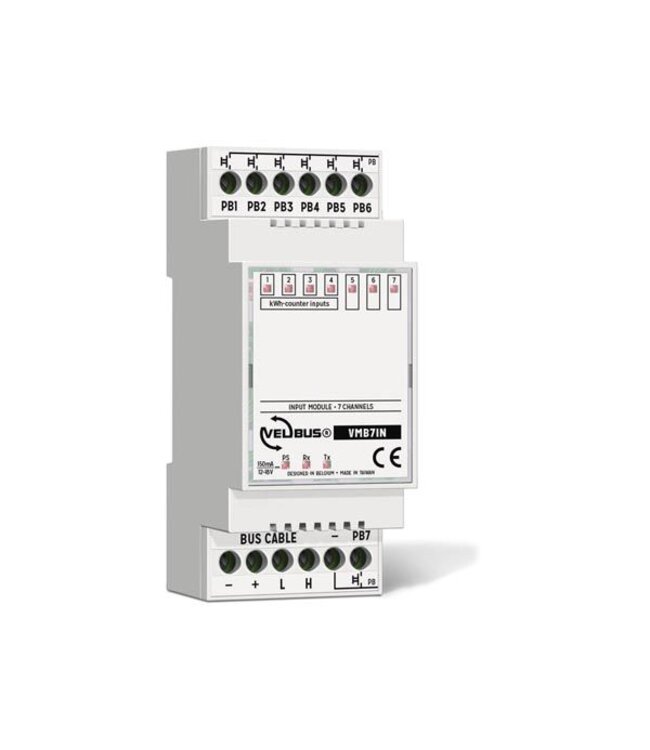

Velbus 7-kanaals ingangsmodule

Niet meer leverbaar, vervangen door VMB8IN-20

Op deze Velbus ingangsmodule kan je een eender welke spanningsloze sensor of schakelaar aansluiten (deze mag zich zelfs op grote afstand bevinden) en je kan eender wat bedienen.
Sluit bv. een magnetisch raamcontact aan of eender welke potentiaalvrij contact. Je kan afhankelijk van verschillende factoren zoals tijd of het lichtniveau (aantal lux) je uitgangskanaal sturen wanneer er iets op één van de ingangen gebeurt.. De module heeft zeer uitgebreide tijdschakelmodes.

Indien je sensor niet potentiaal vrij is, moet je een tussen relais gebruiken en  het spanningsloze contact
aansluiten op een van de ingangen. Zie onderstaand principe schema.

Het meten van energieverbruik is een veel toegepaste functie in je Domotica installatie. Hiervoor hebben we modulaire energiemeters, die je in de zekeringkast plaatst en die pulsen per kwh genereren. Je kan op deze manier eenvoudig energieverbruik meten, de eerste 4 ingangen zijn pulstellers.
bv een een pulsuitgang van een kWh- of andere pulsteller kan aangesloten worden op een van de vier eerste kanalen.
Er zijn ook pulsopnemers beschikbaar voor zowel de gasmeter als de watermeter.

De gemeten waarden kunnen weergeven worden op een zwarte of witte OLED display VMBGPODB of VMBGPODW (glazen bedieningsmodule), en gebruikt worden als alarmwaarden om Velbus acties te triggeren (bv. relais aan of uit zetten, hiervoor gebruik je de uitgangsmodules).

Kenmerken:

• de contacten kunnen ver van de module geplaatst worden en je hoeft geen afgeschermde kabel te voorzien.
• testdrukknopjes met LED-indicatie per ingang.
• reactietijd instelbaar tussen 0, 1, 2 of 3 seconden.
• configureerbaar via Velbus PC-interface (VMBUSB) en het VELBUSLINK programma.
• dubbelkanaalsdrukknop (bij kort of lang drukken).
• multikanaalsdrukknop (bij elke druk wordt het volgend kanaal geselecteerd).
• uitgebreide dag, week- en jaarprogramma met eventuele zonsynchronisatie (opgang/ondergang).
• sluit een kWh-teller aan (EMDIN01, EMDIN03) en bekijk uw energieverbruik via VELBUSLINK of één van onze bedieningspanelen VMBGPODW, VMBGPODB.

specificaties:

• LED-indicatie voor de voedingsspanning en data
• voeding: 15±3VDC
• verbruik: in rust 30 mA / max 150 mA
• 250 mogelijke adressen
• afmetingen: 90 x 36 x 58 mm
• breedte: DIN 2 modules

Download de technische handleiding:

Een programma voorbeeld; geef een alarm wanneer een deur langer dan 60 seconden openstaat

Als een deur langer dan 60 seconden open staat, dient een sirene gedurende 10 seconden te werken.

Het deurcontact is aangesloten op de ingang van een VMB7IN module.

De sirene is aangesloten op een relais van een VMB4RYNO module.

Oplossing:

Via het configuratiescherm van de VMB7IN module wordt het deurcontact kanaal op NC (Normally Closed, of Normaal Gesloten) gezet. Hierdoor zal het kanaal omgekeerd reageren: het zal sluiten als de ingang geopend wordt.

Vervolgens worden de volgende acties gemaakt:

 Actie “Herstartbare in- en uitschakelvertraging”

Als de deur open gaat, zal na 60 seconden de sirene 10 seconden werken.

Acties “Start timer bij openen contact” en “Uit”

Als de deur zou sluiten nog voor die 60 seconden bereikt zouden zijn, moet de timer gereset worden. Het virtueel relais trekt eventjes aan (1s) als de deur dicht gaat en dit virtueel relais zal op zijn beurt de timer van de sirene resetten. De laatste actie wordt steeds uitgevoerd dus de actie UIT zal uitgevoerd worden i.p.v. de lopende timer.
