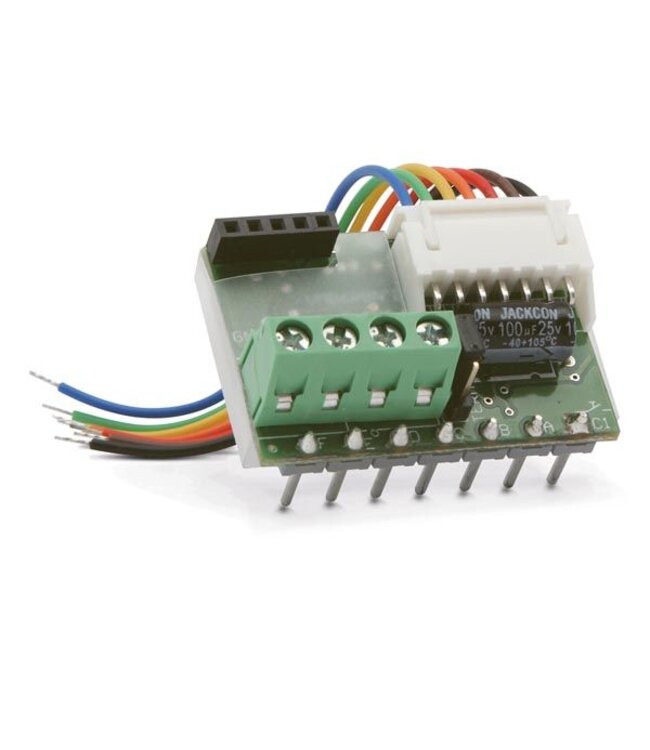

Velbus Interface voor 4- of 6-voudige niko-drukknoppen

Beschrijving:

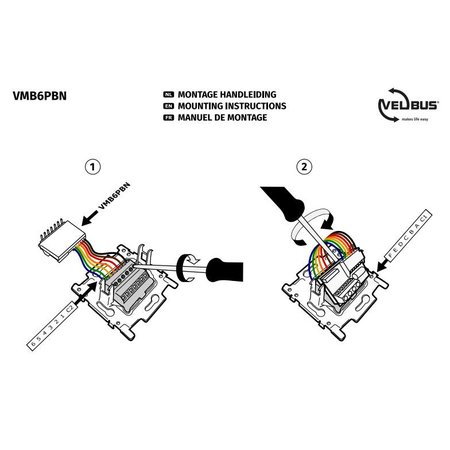

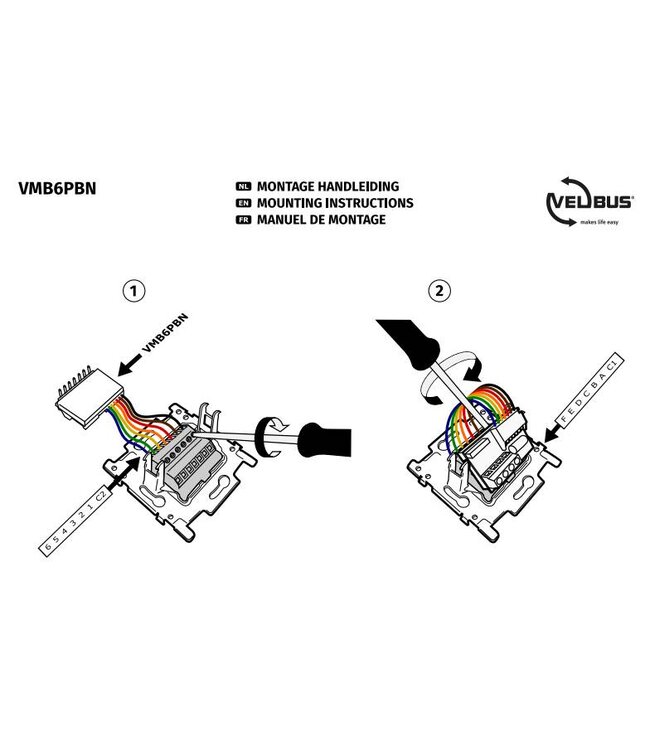

Deze Velbus interface wordt toegepast wanneer je Niko drukknoppen wil installeren. Door deze module aan te sluiten aan de drukknop kunnen de commando's (bedieningen) worden uitgelezen via de bus.
gewoon direct aan te sluiten op de 4-aderige Velbus kabel, geen gedoe met SVV kabel.

Deze Velbusmodule kan worden gebruikt voor:

• 6-voudige drukknop met amber leds : Niko® ref. 170-60150 (vroeger 170-60100)
• 6-voudige drukknop met blauwe leds: Niko® ref. 170-60160 (vroeger 170-60110)
• 4-voudige drukknop met amber leds: Niko® ref. 170-40150 (vroeger 170-40100)
• 4-voudige drukknop met blauwe leds: Niko® ref. 170-40160 (vroeger 170-40110)



De controle-led is vrij programmeerbaar of uitschakelbaar.

Achtergrondverlichting van de toetsen is instelbaar, m.a.w. je kan de intensiteit regelen van de LED's en afhankelijk van de situatie instellen.

Reactietijd per drukknop instelbaar tussen 0, 1, 2 of 3 seconden.

Alle instellingen worden lokaal op de interface opgeslagen en blijven zo ook bewaard bij spanningsonderbreking.

Tips en tricks

Een vier- of zesvoudige drukknop als codeklavier gebruiken. De gebruiker moet dan eerst een sequentie van knoppen indrukken vooraleer een actie uitgevoerd wordt (bv. “alles uit”)

Oplossing:

In onderstaand voorbeeld moet de gebruiker de sequentie 4 – 1 – 3 – 2 intikken om de actie te laten uitvoeren. (Dus achtereenvolgens knop 4, dan knop 1, dan knop 3, en ten slotte knop 2). Deze sequentie kan naar eigen keuze aangepast worden (zie verder).

De sequentie is niet tijdsgebonden: de gebruiker heeft alle tijd om de sequentie in te voeren, maar wordt gestraft bij fouten. Om het even welke foutieve invoer reset de sequentie. Voert hij bv. 4 – 2 in, of begint hij met de foute knop, dan moet hij telkens van vooraf aan beginnen.

Verderop wordt ook uitgelegd hoe een combinatie van kort en lang drukken kan gebruikt worden, zodat het wel zeer moeilijk wordt om per ongeluk de juiste combinatie te vinden.

Om te vermijden dat de LEDs op de knoppen de code zouden “verklappen”, is het aangeraden om de LED feedback van de betreffende knoppen op “Monitoring” te zetten (in de configuratie-instellingen van de drukknopmodule, tabblad “LED feedback”).

Als gemonitord kanaal kan virtueel relais 5 gekozen worden (in dat geval zullen de knoppen gedurende 1 sec. oplichten wanneer de juiste code gekozen werd), of er kan geen enkele monitoring actie gelegd worden en dan blijven de LEDs gewoon uit.

Een andere sequentie, bv 1-3-2-4

Willen we in bovenstaand voorbeeld de sequentie veranderen naar bv. 1 – 3 – 2 – 4, dan kan dit door in bovenstaand schema eenvoudig de volgorde van de knoppen aan te passen:

Kort en lang drukken

De sequentie kan zodanig gemaakt worden dat 1 of meerdere knoppen lang moeten ingedrukt worden (1, 2 of 3s naar keuze). Het volstaat om van de betreffende knop(pen) de reactietijd aan te passen (in de configuratie-instellingen van de betreffende ingangsmodule).

Als we bv. van knop 3 de reactietijd op 1s zetten, dan wordt de sequentie in het eerste voorbeeld:

4 (kort) – 1 (kort) – 3 (lang) – 2 (kort)

Door de bovenstaande voorbeelden aan te passen, kan de sequentie langer of korter gemaakt worden, de volgorde kan veranderd worden, en kort/lang drukken kunnen gekozen worden.

Wat niet (eenvoudig) kan, is dezelfde knop verschillende malen gebruiken (bv. 4 – 1 – 4 – 2).
