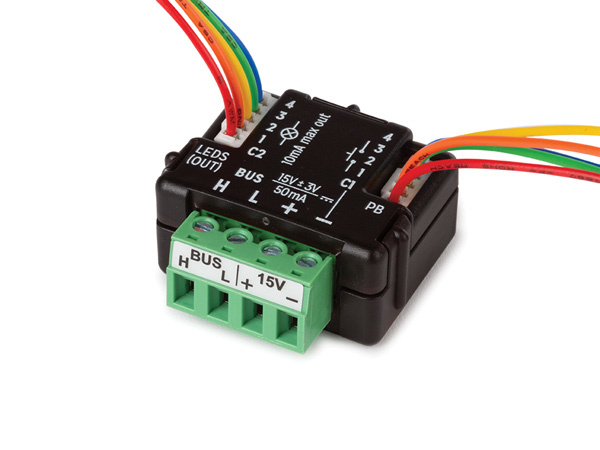

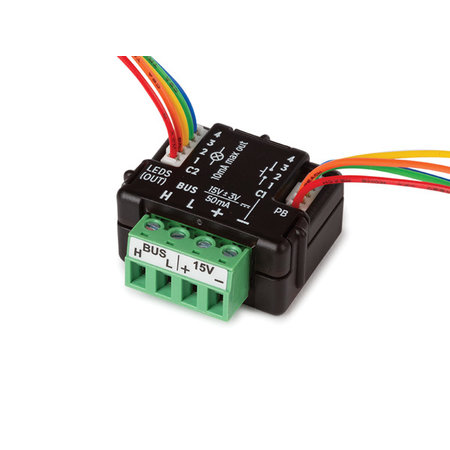

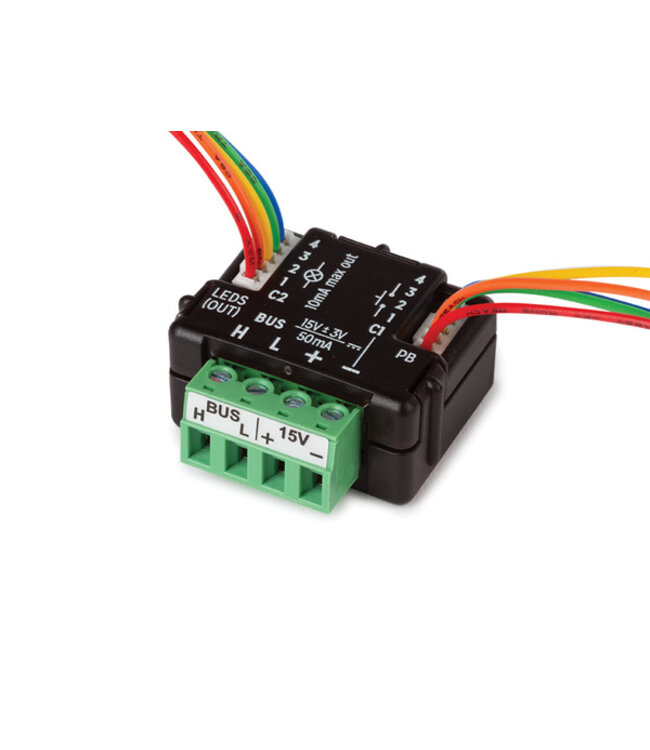

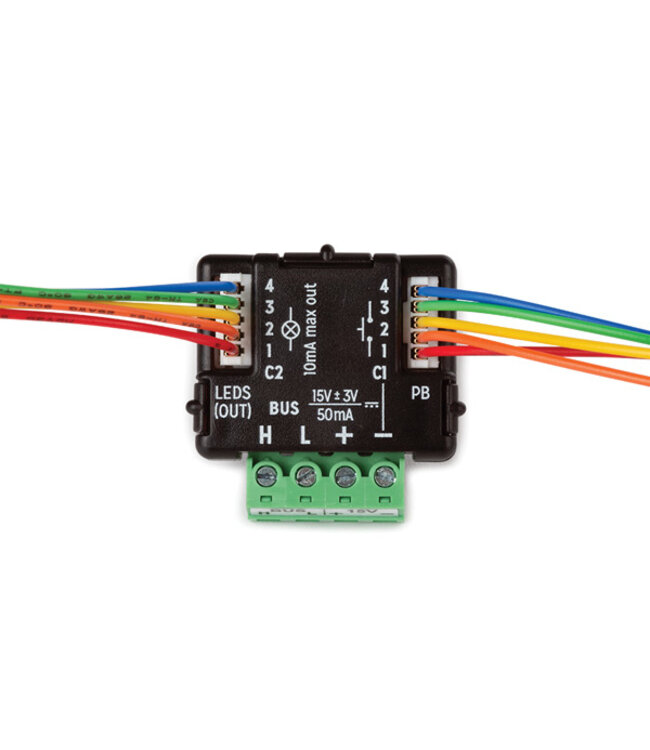

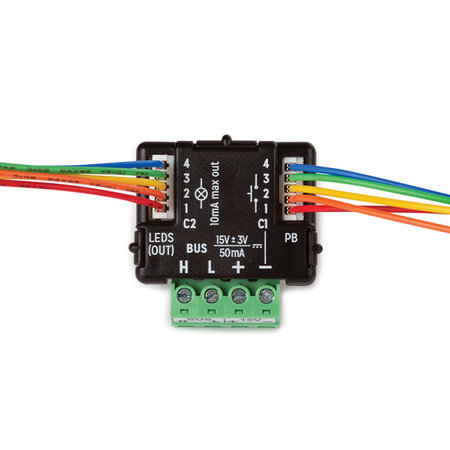

Velbus 4-kanaals drukknopinterface VMB4PB

Vervangen door de VMB6PB

Beschrijving:

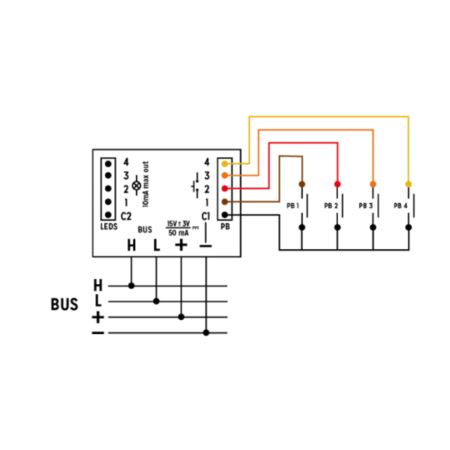

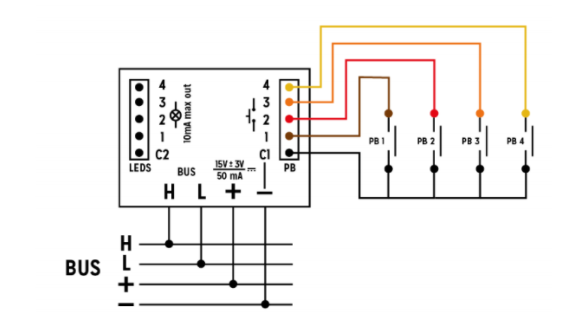

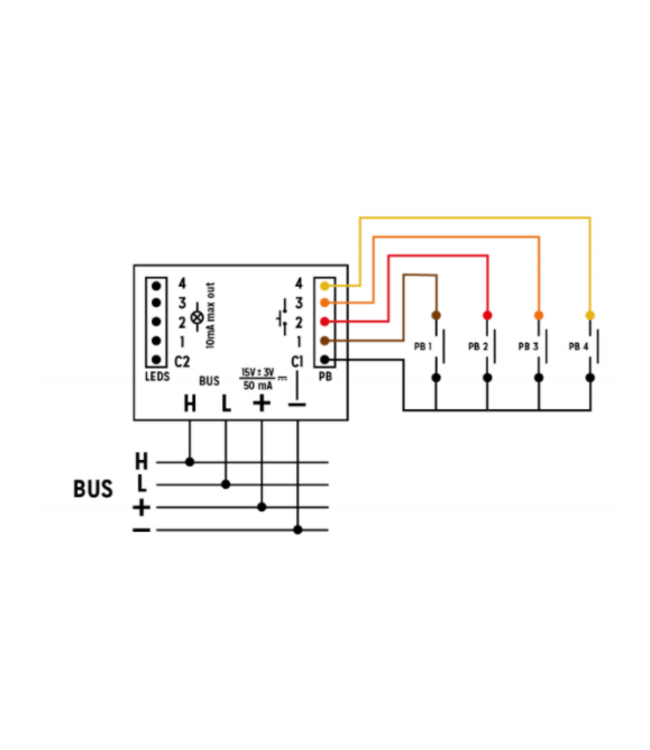

• max. 4 drukknoppen aansluitbaar
• aansluitmogelijkheid voor max. 4 feedbackleds (optioneel) met bedrijfsspanning tot 24 V (AC of DC)
• instelbare lichtsterkte voor de aangesloten leds
• geschikt voor leds met gemeenschappelijke anode en gemeenschappelijke kathode
• responstijd van de knoppen is instelbaar (0, 1, 2 of 3 seconden)
• detectie van korte of lange druk op de knop
• configureerbare meerkanaals-bediening op iedere knop, na iedere druk op de knop wordt een volgende kanaal geselecteerd (max. 8 kanalen)
• configureerbare tweekanaalsdrukknop, het systeem kiest een ander kanaal naargelang de knop kort of lang ingedrukt word
• automatische bediening van de knoppen is mogelijk dankzij uitgebreide dag-, week- en jaarprogramma's en de ingebouwde astronomische klok (zonsopgang en zonsondergang)
• kan geconfigureerd worden met een Velbus configuratiemodule en de gratis software VelbusLink

Specificaties:

• voeding: 15±3 VDC
• afmetingen: 36 x 38 x 16 mm
• max. stroomverbruik: 50 mA
• stroomverbruik (leds uit of niet aangesloten): 25 mA
• uitgangen:
  • type: open collector
  • max. werkspanning: 15 VDC
  • ingebouwde voorschakelweerstand: 1.5 kΩ
  • max. uitgangsstroom: 10 mA @ 15V
  • voor: o.a. feedbackleds (gemeenschappelijke anode of gemeenschappelijke kathode) met bedrijfsspanning tot 24 V (AC of DC)
